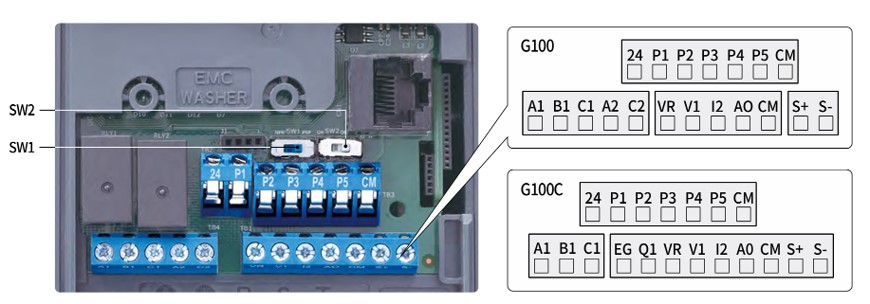

24 : 외부로 연결하는 24V 전원단자 [SMPS가 없는 경우에 사용]
P1 : FX (정방향 지령) , P2 : RX (역방향 지령) , P3 : BX , P4 : RST (에러리셋) ,P5 : Speed-L
CM : 시퀀스 공통단자 (접점 입력 및 아날로그 입출력 공통단자)
A1 : 릴레이1출력 A접점 , B1 : 릴레이1출력 B접점 , C1 : 릴레이1출력 공통단자 [공장출하기능 : 인버터에러발생 (파라메터에서 변경가능)]
A2 : 릴레이2출력 A접점 , C2 : 릴레이2출력 공통단자 [공장출하 기능 : 인버터 에러발생 (파라메터에서 변경가능)]
VR : 주파수 설정용 전원 단자, V1 : 주파수 설정(전압)단자 , I2 : 주파수 설정(전류)단자 ,
AO : 출력 주파수,전류,전압, 직류전압 중 하나 출력 (파라메터 변경 가능)
S+/S- : RS-485통신 연결 단자 , MODBUS RTU / LS INV 485 프로토콜 지원 (파라메타에서 변경)
SW1 : NPN/PNP 설정 , SW2 : 종단저항 ON/OFF ,RJ45 Port : 외부 Remote Keypad\스마트카피어\RS485통신연결 |
